档案密集架安装施工验收标准

2018-07-09   来源：香蕉视频导航网站办公家具

档案密集柜安装施工验收标准

　　一、档案密集柜结构要求：

　　1、 装配组合式结构。

　　2、 搁板、挂板应能沿立柱的垂直方向调整高度，立柱上挂板孔间距符合层数等分要求。

　　3、 搁板表面光滑平整，边缘三道折弯工序，一次成形。

　　4、 应按规定铺设轨道，安装传动机构、防倒装置及档块等。

　　二、档案密集柜制造公差：

　　1、 每标准节组装后，外形尺寸的极限偏差±2.0mm。架体立柱与导轨平面的垂直度差不大于2mm。

　　2、 每标准节组装后，侧面板与中腰板的对缝处的间隙应小于2mm。

　　3、 架体与架体平直度偏差小于2mm。

　　4、 同层搁板高度偏差小于2mm。

　　5、 导轨安装后，其平行度偏差小于1.0mm/m，全长小于2mm。导轨之间同一截面上的平等偏差小于1.0mm/m，全长小于2mm。每两条导轨之间的平行度偏差小于2mm。导轨对接处高低差小于0.3mm。

　　6、 由段组成的底梁装配后必须平直，直线度小于0.5mm/m，全长小于2mm。

　　三、档案密集柜加工制造：

　　1、 所有钣金件、机加工后应打磨毛刺，无裂纹及伤痕。

　　2、 所有焊接件应焊接牢固，无虚焊、焊穿现象，焊痕应光滑、平整。

　　3、 在一个组合之间的产品零部件应能保持互换性好。

　　四、档案密集柜表面处理：

　　1、 各零部件在涂覆前，必须进行清洗、除油、除锈磷化等处理，每道工序必须分槽处理。所用标准件及紧固件均需氧化或镀锌处理。

　　2、 产品所用标准件及紧固件均需氧化或镀锌处理。

　　五、档案密集柜外观质量：

　　1、 档案密集柜各零部件、组合件表面应光滑、平整、不得有尖角、凸起。

　　2、 表面喷塑颜色应色泽一，喷塑表面应均匀光亮、无划伤痕迹。

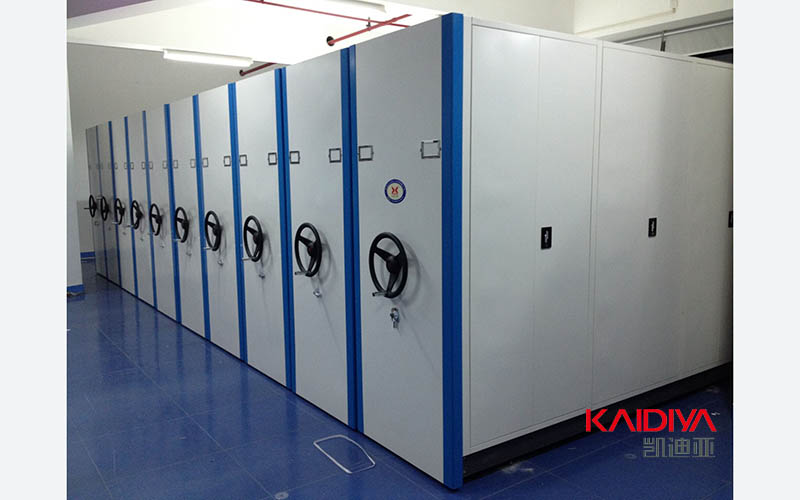

　　3、 架体安装要求：架体安装调试后，达到横平竖直，架体摇动轻便无阻力和响声，架体干净整洁。

　　六、档案密集柜传动机构：

　　1、 手柄摇动应轻便灵活，不得有失灵现象。

　　2、 档案密集柜运行中应移动平稳自如，不得有阻滞现象。

　　3、 每标准节手动摇力应不大于11.8N。

　　七、档案密集柜验收：

　　1、 外形：

　　1)每个架体组装后外形尺寸的极限偏差±2.0mm。

　　2)底架下面对角线偏差小于3mm。

　　3)轴距差≤1.5mm。

　　4)各罩板装配后外露部分接头间隙不大于0.5mm且应高低平整。

　　5)门板的间隙不大于2mm，且间隙差不得大于0.5mm。

　　2、 外观：

　　1)档案密集柜零、部件表面光滑、平整、无毛刺和尖角突起。

　　2)颜色按订货规定要求，色泽一致，无划伤。

　　3、 传动机构：

　　1)手柄摇动应轻便灵活、不得有失灵现象。

　　2)档案密集柜移动应灵活、平稳且无噪声。

　　4、 检验方法：

　　1)外观质量采用目测和手感检验。

　　2)外形尺寸检验用钢卷尺、直尺。

　　5、 要求：

　　1)档案密集柜经检验合格后方可出厂。

　　2)开具产品合格证。

　　3)发货清单。
